Como se pode testar se uma fonte de alimentação está a funcionar, sem ligar diretamente é motherboard?

  Boas, neste tópico vou explicar como é que se pode testar se uma fonte de alimentação está a funcionar.

  Com a fonte livre, desligada da tomada e de todas as partes do computador, localize o cabo de alimentação da placa-mãe. Ele é o maior de todos e pode ter 20 ou 24 pinos.

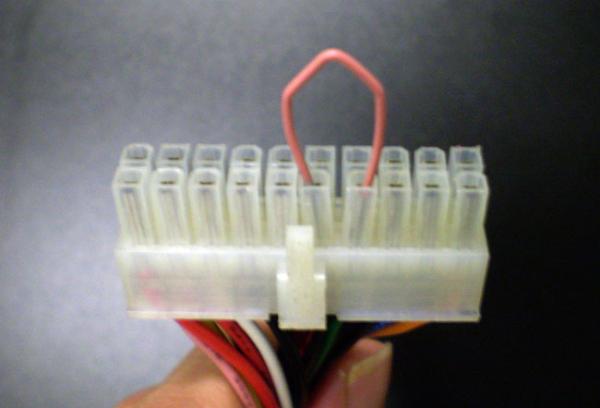

Pegue um clipe e dobre-o de forma que as duas pontas fiquem paralelas para baixo. Com a ponta do cabo em mãos, localize o fio verde e insira uma das pontas no conector. Ao lado dele haverá um fio preto, e é nele que se deve inserir a outra ponta do clipe. Ligue o cabo de alimentação na tomada e depois na fonte. Se as ventoinhas começarem a girar, é sinal de que a fonte está a funcionar normal e a razão de o computador não estar a ligar é outra coisa. Caso as ventoinhas não funcionem, o problema é na fonte de alimentação.

Como resolver o problema?

Podem ser várias as razões da fonte de alimentação nao funcionar. Desde um fusível queimado, que custa apenas alguns centimos, até problemas mais sérios como fios traçados ou queimados. Se for esse o problema de cabos traçados ou queimados a solução é comprar uma fonte nova.

Atenção especial as caracteristicas da fonte porque tem que ser iguais.



Clique para ver o:



De que forma a ficha de alimentaçao principal de uma motherboard ATX se distingue de uma eATX?

  Boas, neste tópico vou explicar a diferença entre a alimentação principal ATX da eATX.

  Podemos distinguir a alimentação principal ATX da eATX pelo simples facto da ATX ter 20 pinos e a eATX ter mais 4 pinos auxiliares.

 Aviso Importante:

  Não podemos confundir os 4 pinos auxiliares da eATX com a alimentação auxiliar do CPU porque se isto acontecer danificará permanentemente e irreversivelmente a motherboard.

 Fonte de alimentação ATX

Fonte de alimentação eATX

Quando um PC não liga quais poderão ser os problemas?

Boas, quando um PC não liga, as primeiras causas do problema poderão ser:

 - A alimentação (exterior ou interior);

 - Os cabos de ligação;

 - A própria motherboard.

Solução para a alimentação externa:

1 - Verificar so os cabos externos estão bem ligados á caixa e á tomada;

2 - Verificar o interrutor da fonte;

3 - Verificar se a tomada onde o cabo da fonte elétrica se tem corrente elétrica;

4 - Verificar o estado do cabo da fonte limentação nao está traçado ou danificado;

Solução para a alimentação interna:

1 - Verificar o cabo de alimentação principal da motherboard se está encaixado(cabo auxiliar do CPU e 4 pinos extra de alimentação da motherboard);
2 - Verificar o cabo de alimentação da motherboard se tem todos os pinos a fazer contacto;
3 - Verificar a fonte de alimentação se está danificada;
4 - Verificar o fusível interno da fonte de alimentação se está direito (se nao tem o arame roto)
